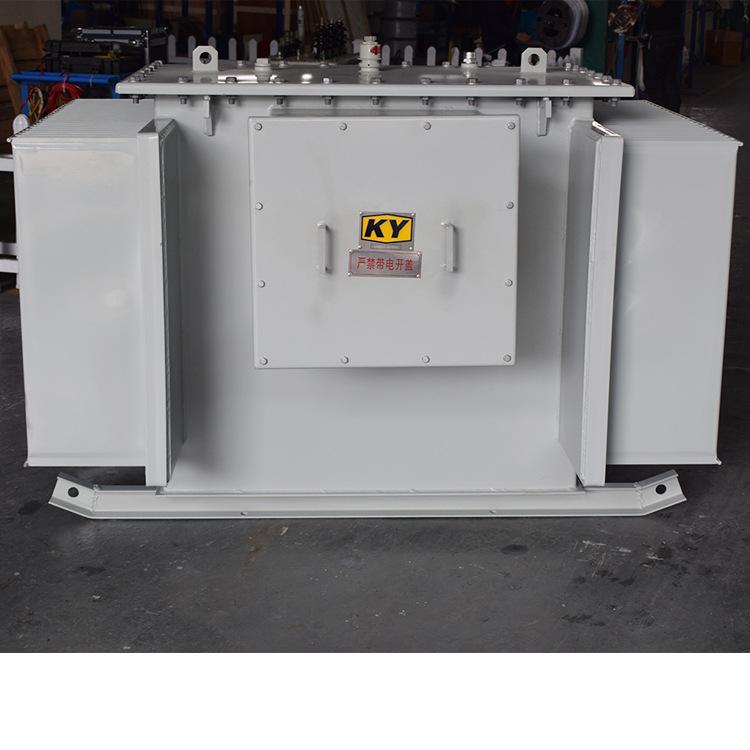

KS9-50KVA80KVA100KVA160KVA125KVAkw礦用油浸式變壓器10KV/0.69KV/0.66KV/0.48KV/0.46KV/0.4KV/0.38KV/0.22KV/0.208KV/0.22KV ks9系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點。
本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為
多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額
定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變
換電壓。變壓器低壓側允許“y”型接成693v或“d”型接成400v供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用
戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖橇，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。 適用范圍
適用于容量630kva及以下，電壓為10kv及以下的油浸式礦用電力變壓器。此類型礦用變
壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電
源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。
遵循標準
本系列變壓器所遵循的標準：
gb1094.1~2-1996, gb gb/t, gb。 使用環境和工作條件
1、高度不超過海拔1000m，特殊環境另作說明：
2、環境溫度：
高氣溫+40℃；
高日平均氣溫+25℃；
高年平均氣溫+20℃；
戶外低氣溫-20℃。
3、周圍空氣相對濕度不大于95%(+25℃時)；
4、安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所；
5、電源電壓的波形近似地正弦波；
型號含義 額定
容量 | 電壓組合 | 聯結
方式 | 損耗 (kw) | 空載電
流(%) | 阻抗電
壓(%) | 重量 | 外形尺寸
(長l×寬b×高h) | | 空載 | 負載 | 器身重 | 油重 | 總重 | | 50 | 高壓 10 6 低壓 0.693/0.4 | yy0-d11 | 0.17 | 0.87 | 2.0 | 4 | 230 | 80 | 390 |
| | 80 | 0.25 | 1.25 | 1.8 | 310 | 100 | 530 |
| | 100 | 0.29 | 1.50 | 1.6 | 360 | 110 | 600 |
| | 125 | 0.34 | 1.80 | 1.5 | 425 | 120 | 690 |
| | 160 | 0.40 | 2.20 | 1.4 | 480 | 140 | 810 |
| | 200 | 0.48 | 2.60 | 1.3 | 580 | 170 | 955 |
| | 250 | 0.56 | 3.05 | 1.2 | 670 | 180 | 1100 |
| | 315 | 0.67 | 3.65 | 1.1 | 775 | 240 | 1305 |
| | 400 | 0.80 | 4.30 | 1.0 | 9340 | 280 | 1570 |
| | 500 | 0.96 | 5.10 | 1.0 | 1155 | 300 | 1790 |
| | 600 | 1.20 | 6.20 | 0.9 | 4.5 | 1310 | 345 | 2150 |
|
|
|
|
|
|
|
|
|
|
本產品的 品牌為上海英施丹電器集團有限公司， 型號是KS9， 冷卻形式是液/油浸式， 繞組形式是雙繞組， 防潮方式為灌封式， 冷卻方式是油浸自冷式， 電壓比是6000/660（V）， 效率(η)為98%， 額定功率是500（KVA
|
