SG三相干式伺服隔離變壓器產品概述
我公司多年來采用優質材料和工藝技術專業生產160V到3000KVA之間，SG系列三相干式伺服隔離變壓器，尤其160VA-3000KVA之間的SG三相干式伺服隔離變壓器，它們的外形和安裝尺寸已經標準化，產品符合VDE0550、IEC439、JB5555、GB226等標準。
SG三相干式伺服隔離變壓器適用于50～60Hz，輸入、輸出電壓不超過3300V的各種三相供電場合，產品的各種輸入、輸出的電壓高低、聯接組別、調節抽頭的多少及位置（一般為±5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。 SG三相干式伺服隔離變壓器相關參數如下
額定容量：1kVA~3000kVA；
額定電壓：1140V、660V、480V、460V、415V、380V、220V、208V、200V、110V等；
額定頻率：50Hz、60Hz；
聯結組別：Y，yn0、Y，d11、D，yn11等；
防護等級：IP00、IP20、IP62；
絕緣等級：B級、F級、H級； SG三相干式伺服隔離變壓器結構特征

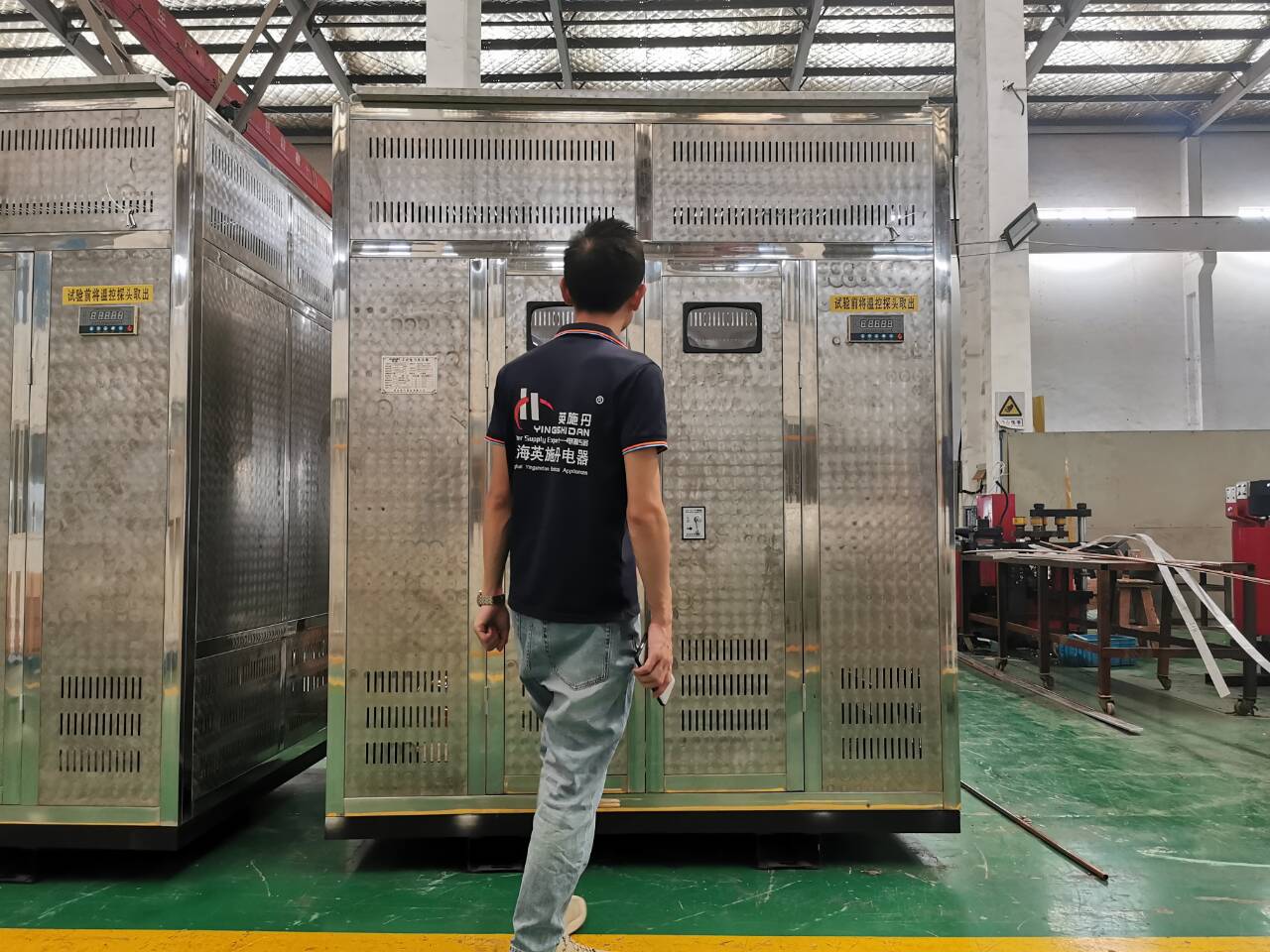

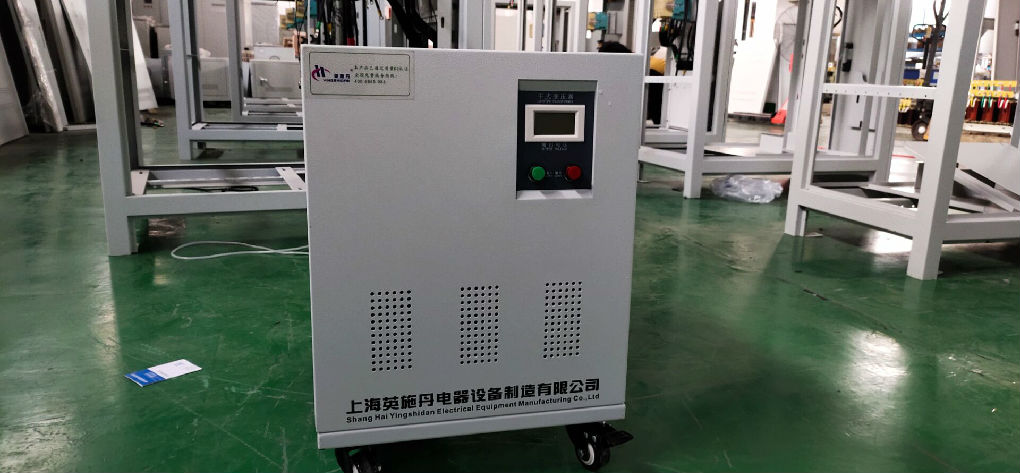

SG三相干式伺服隔離變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同，整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，減少鹽霧，霉菌等對變壓器的影響。根據防護等級的不同，變壓器箱體由優質鋼板制成，結構上既充分考慮空氣流通，又能有效地起到防護作用，變壓器接線電纜也很方便連接，設計充滿人性化�？筛鶕�(jù)用戶要求安裝電壓電流表、電源指示燈、塑殼斷路器等。 SG三相干式伺服隔離變壓器訂貨須知
產品型號、額定容量、額定電壓、聯結組別、工作方式、絕緣等級、防護等級、其它特殊要求在技術協議中再行規定。 二.結構特點；
1.優質全新冷軋有取向硅鋼片疊裝；H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，
2.采用特殊浸漆工藝處理，真空浸漆，烘箱干燥！有效降低了運行時的震動和噪聲，增加電氣強度，
3.采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有
通風槽，空氣流動暢通，迅速有效降低線圈溫度。 特性優點：
高度隔離
N-G性能良好
高度共模干擾抑制
將△轉換為Y或Y至△
電壓抽頭容易轉換
按用戶的特殊性能要求設計
隔離變壓器加裝在穩壓電源的典型應用
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
|
