K11K13K20-250kva315kva隔離變壓器應該達到哪些國家標準？K111320系數是一一個通用的諧波發熱效應特殊度量,尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例，K 系數變壓器標準規格有K-4.,K-13,K-20,K-30 等等; K-13 是辦公室負荷和普通機房負荷的一個常用額定值，K 20趨向于專用計算機負荷(精密空調和精密電機)和電力質量敏感設備PDU (電力分配單元)。一、變壓器相關國家標準
K系數應該符合的國家標準：
GB1094. 1-1996電力變壓器總則
GB1094.2-1996電力變壓器溫升
GB1094.3-2003電力變壓器絕緣水平和絕緣試驗
GB1094. 5-2003電力變壓器承受短路的能力
GB10230-1988有載分接開關
GB311. 1-1997高壓輸變電設備的絕緣配合
GB311. 2-2002絕緣配合第2部分:高壓輸變電設備的絕緣配合
 K系數隔離變壓器,主要用于交流50- -60Hz, 電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
常規的使用條件:
工作環境溫度: -15~+50°C;
工作環境濕度: 20~90%RH ;
工作環境大氣.壓力: 860 hPa ~ 1060 hPa;
儲藏/運輸溫度: -20°C ~ +55°C。
 主要技術特征:
額定容量: 0.5kVA ~ 1000kVA;
輸入電壓:額定電壓+10%;
輸出電壓:額定電壓+5% (容載) ;
聯接方式: o/Y (或其它) ;
頻率: 50Hz/60Hz;
絕緣電阻: 250MQ;
絕緣等級: H級;
噪
音: <55dB (A 計權);
溫
升:≤80K;
阻抗壓降:≤4%;
結構:干式自然風冷;
抗干擾方式:雙屏蔽接地;
波形失真:無附加波形失真;
電氣強度:工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象;
絕緣電阻(輸入、輸出對地) :測試電壓至少1000VDC，絕緣電阻大于2M2;功能:具有輸入電壓、輸出電壓、電流等指示(此項功能需要配置機柜實現);保護:具有過流保護(此項功能需要配置機柜實現) ;
過載能力:二倍的額定電流，維持一-分鐘。
K11, K13， K20 隔離變壓器主要用途

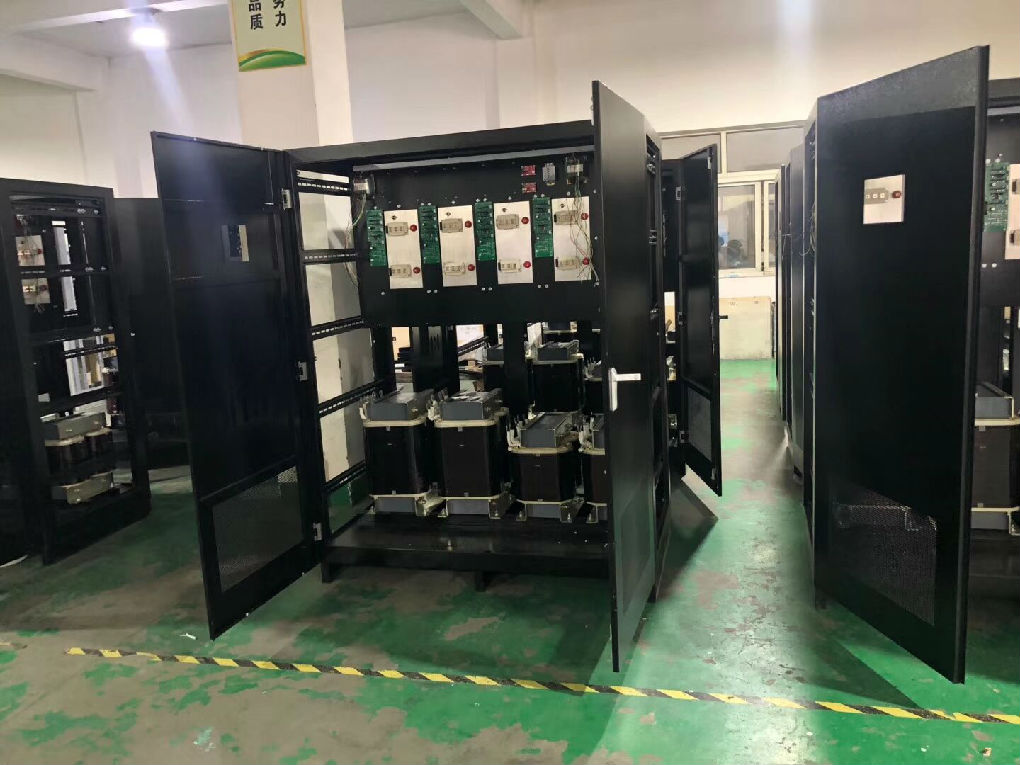

隔高變壓器是英施丹公司多年來采用優質材料和先進的工藝技術而生產,具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、 高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。
K11I, K13, K20隔離變壓器主要用于交流50- 60Hz，,電壓不超過500vV的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
K11,K13,K20隔高變壓器加裝在穩壓電源的典型應用
一、在電源輸入端接入K11 K13 K20隔離變壓器(三角/星形)
1、 若電網三次諧波和干擾信號比較嚴重，采用O/9o隔高變壓器，可以去掉三次諧波和減少干擾信號。
2.可以采用0/70隔離變壓器產生新的中性線，使設備與電網中性線無關,避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變(如三次諧波)可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器(星形/三角)
1.防止非線性負載的電流畸變,影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。2、非線性負載電流的畸變影響取樣的準確性，可以在ro/0高變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/ △也不影響穩壓電源的正常工作。
三、K11, K13, K20隔離變壓器技術指標1輸入額定電壓: 三相380V或單相2202工作頻率: 50Hz-60Hz
3效率: >98%
二、在電源輸出端接入隔離變壓器(星形/三角)
1.防止非線性負載的電流畸變,影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。2、非線性負載電流的畸變影響取樣的準確性，可以在ro/0高變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/ △也不影響穩壓電源的正常工作。
 三、K11, K13, K20隔離變壓器技術指標1輸入額定電壓: 三相380V或單相2202工作頻率: 50Hz-60Hz
3效率: >98%
4溫升: <85c
4溫升: <85c
|
